首頁進口晶振石英晶體諧振器,SC-20S貼片晶振,精工無源晶振,Q-SC20S03220C5AAAF

石英晶體諧振器,SC-20S貼片晶振,精工無源晶振,Q-SC20S03220C5AAAF

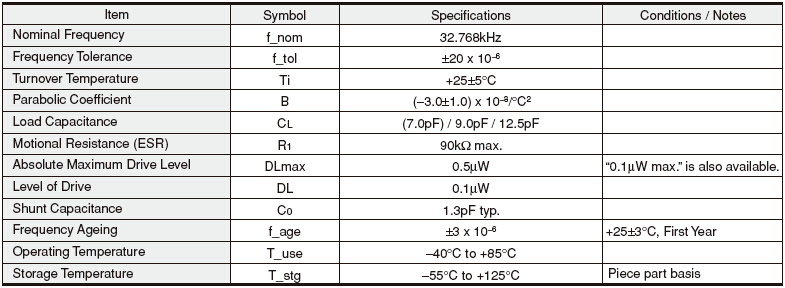

編號：8210837
頻率：32.768KHZ

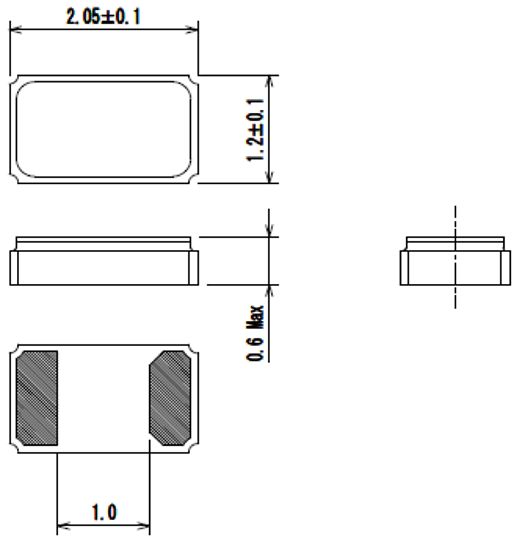

尺寸：2.05x1.2mm

特點:?超薄型與高度0.6毫米最大.?SMD型適合于自動和高密度表面安裝.?“Q-SC20S03220C5AAAF”,含有高度可靠的光刻加工石英陶瓷封裝.?優良的抗沖擊性和耐熱性.?完成無鉛,應用:智能手機,功能手機,DVC,DSC,GPS模塊,F...

石英晶體諧振器,SC-20S貼片晶振,精工無源晶振,超薄型與高度0.6毫米最大,“Q-SC20S03220C5AAAF”SMD型適合于自動和高密度表面安裝,含有高度可靠的光刻加工石英陶瓷封裝,優良的抗沖擊性和耐熱性,完成無鉛應用:智能手機,功能手機,DVC,DSC,GPS模塊,FM調諧器模塊,移動設備,汽車音響,小時鐘MPU等.

“Q-SC20S03220C5AAAF”自1881年創業以來,精工公司已不斷地向全世界推出了各種具有革新性的商品和服務.

以腕表、電子元器件、系統解決方案的3大業務為軸心,推進各種業務,在全球范圍內開展各項活動.

精工永恒不變主體就是,依靠“覺得可靠的質量”讓顧客得到放心和滿足.

將集團基本理念定為“努力成為值得社會信賴的公司”,我們希望像全世界的顧客提供值得信賴的商品和服務.

“Q-SC20S03220C5AAAF”對應歐洲RoHS指令(電氣電子設備中限制使用特定有害物質指令)及各國法令法規(REACH法規等) 作為采用新材料的其中一個條件,規定實施環境影響評價法. 環境影響評價法用于調查材料中是否含有R o H S指令中的對象物質,是否含有法令法規中指定禁止使用的對象物質,來對應 RoHS指令和其他限制法令.(其中部分部件可能使用例外事項中的構件)

對應無鹵素
燃燒高濃度、包含以溴和氯為代表的“鹵族物質”的塑料等物質時,會產生有毒氣體(二惡英).本公司將沒有使用溴、氯系列的阻燃材料的產品稱為“無鹵素產品”,石英事業部實現了全部產品的無鹵素化,向客戶提供對環境友好的環保產品.

對應SII制定的綠化商品基準

本公司對達到一定基準的對環境友好的環保產品實行SII綠化商品的認證.

石英事業部的所有產品均通過了SII綠化商品的認證.

“Q-SC20S03220C5AAAF”為了使石英晶振在振蕩電路中可以穩定地發生振蕩,電路的負性電阻與晶振的等效串聯電阻相比,必須具有充分大的容量(振蕩寬限要大).建議將振蕩寬限設置為晶振的等效串聯電阻的5倍以上.

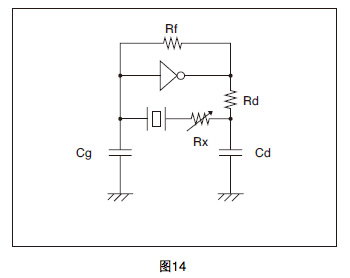

振蕩寬限評價方法的示例

與晶振串聯連接上純電阻 Rx,確認振蕩的開始或結束.緩慢地使Rx值逐漸變大,開始或結束振蕩時的最大電阻Rx加上晶振的有效電阻 Re,就是該電路的大概負性電阻的數值.

負性電阻 |- R| = Rx + Re

|−R| 為晶振的等效串聯電阻的最大值 (R1 max.) 的 5 倍以上.

*Re 為振蕩時的有效電阻值.

Re = R1 (1 + CO/CL ) ²
