你所了解的石英晶振會是這樣的嗎?

來源：http://www.tuanchewang.com 作者：konuaer 2013年03月22

       好久沒寫點東西了，最近抽空寫了篇《深入認識石英晶振長篇博客》(連載),文章從石英晶振基礎開始講,涉及到石英晶振的生產工藝,以及石英晶體振蕩器的詳細介紹。并對兩個者聯邦進行了相關比較。意在讓大家更多的了解些新的產品技術，當然也推一下產品哈。
      下面我們先來認識石英晶振。

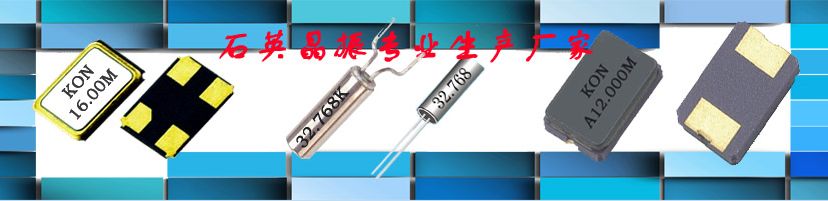

   其實石英晶振這種說法本身并不十分準確，但長久以來大家已經形成了習慣，那就這樣寫呵。石英晶振大體可以分為有源與無源兩大種類，我們分別介紹一下：首先是無源晶振，無源晶振也叫晶體、諧振器。英文名稱是：crystal或Xtal。無源晶振是大陸的叫法，其主要由石英晶片、基座、外殼、銀膠、銀等成分組成。根據引線狀況可分為直插（有引線）與表面貼裝（無引線）兩種類型。現在常見的主要封裝型號有HC-49U、HC-49S、UM-1、UM-4、UM-5與SMD。其工作時，自身不能產生振蕩，需借外圍電路（電容）配合才可產生振蕩。常見的形狀如下圖所示;

同樣，有源晶振也是大陸的叫法，又叫鐘振、晶振、振蕩器。英文名稱是：oscillator。其除了石英晶片、基座、金屬外殼、銀膠、銀等成分組成之外，還需要起振芯片（也叫線路）。正是因為將振蕩電路嵌入了產品之內，所以只要給其所需要的電壓，便可以產生振蕩。基中壓控振蕩器（VCXO）、溫補振蕩器（TCXO）等也屬于有源晶振的范疇。一般普通的有源晶振都是四腳表貼的，常見的主要封裝型號有7050、5032、3225、2520。

前國內很少有能生產2520封裝尺寸的振蕩器廠商。無論有源晶振還是無源晶振，都是為系統提供穩定時鐘信號的器件。那我們在實際應用中，是選擇有源晶振還是無源晶振呢？一般無源晶振由于成本低廉，被廣泛用于電視、電話、電子玩具等消費產品中，而一些對穩定性或其它方面有要求的，如通信、監控等產品，一般會選擇使用有源晶振。
