CTS差分HCSL輸出低抖動的晶體振蕩器標準規格

來源：http://www.tuanchewang.com 作者：康華爾電子 2020年01月15

CTS差分HCSL輸出低抖動的晶體振蕩器標準規格
　　常見的差分晶振輸出邏輯有LVDS,LV-PECL這兩種,相信大家對這兩種輸出也比較熟悉,但是差分并不是只有這兩種,還有HCSL,CML等,本文的目的是介紹HCSL輸出的差分晶體振蕩器產品應用和性能.給大家推薦的是美國CTS晶振品牌,擁有123年的制造歷史,雖然并不是一開始就做晶振,但CTS公司在頻率元件行業里,有著舉足輕重的地位.
　　CTS在其低噪聲差分設備系列中增加了三個新型的低抖動時鐘振蕩器,這些振蕩器提供了高速電流轉向邏輯[HCSL]輸出.HCSL輸出存在于高速總線體系結構中,例如PCIExpress[PCIe]接口和主要由Intel和Nvidia芯片組支持的高清視頻應用程序.
　　CTS晶振643H,645H和647H型號提供±20,±25,±30,±50和±100ppm的穩定性選項,+2.5V或+3.3V的輸入電壓以及典型的<500fs相位抖動性能.除標準的商業和工業溫度范圍選項外,這些新型號還支持無風扇應用的-40℃~+105℃擴展范圍.下面總結了標準產品功能,常見市場應用和新系列平臺.
產品特色:
　　基本或第三泛音水晶
　　低相位抖動性能
　　小型陶瓷表面安裝封裝:7.0mmx5.0mm/5.0mmx3.2mm/3.2mmx2.5mm
　　+2.5V或+3.3V電壓工作
　　輸出啟用標準
　　卷帶包裝
　　可用的常見有源晶振頻率[取決于輸出和封裝]:25.00MHz-106.25MHz-27.00MHz-125.00MHz-50.00MHz-155.52MHz-100.00MHz-156.25MHz

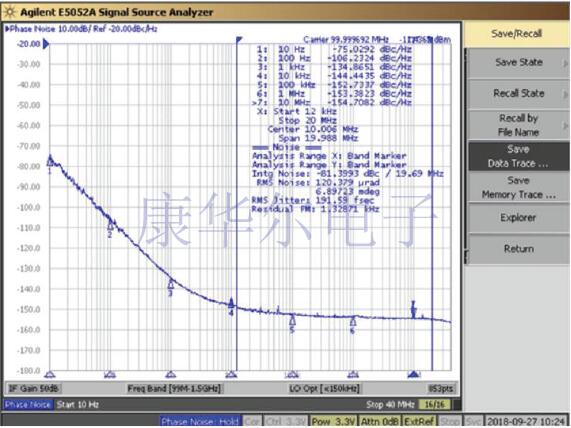

　　典型相位噪聲-100.00MHz,HCSL,VCC=3.3V,TA=+25℃

市場應用:
　　PCIExpress[PCIe]
　　資料儲存系統
　　以太網線卡
　　串行ATAExpress[SATAe]
　　英特爾和Nvidia芯片組
　　網絡服務器
　　交換機和路由器
　　機頂盒/DVR
產品概要:

型號	尺寸	輸出	頻率(MHz)	頻率穩定性	電壓	工作溫度
643H	3.2x2.5	HCSL	13.5~156.25	±25ppm ±30ppm ±50ppm	2.5V 3.3V	-20℃~70℃ -40℃~85℃
645H	5.0x3.2
647H	7.0x5.0

　　標準的HCSL差分晶體振蕩器具備超低時鐘抖動,低相位噪聲,低功耗,低衰減,低電平,低電源電壓等優勢,而且其穩定性,可靠性高,適用于高端的設備和系統身上.聯系康華爾電子0755-27838351,可獲得差分晶振選型,報價,交期,訂購等服務.
