愛普生公司作為一家優秀的頻率控制元器件制造商，廣泛向世界各地提供了各種不同的簡單封裝SMD石英晶體和SAW振蕩器，其所生產的晶振產品特性不同，不同的尺寸，頻率，OE/ST功能，和溫度范圍的每個應用。愛普生生產的SPXO具有良好的頻率穩定性，無需溫度補償和頻率控制。由AT或BT切割基頻或overtone組成的晶體單元及其振蕩電路在同一個封裝中，我們的晶體時鐘振蕩器的設計和制造是為了在設定的電壓施加時提供穩定的信號輸出。
一般來說，當客戶購買貼片石英晶振單元并在振蕩電路中使用它們時，他們首先需要在安裝之前提供模擬設置。這包括負載電容的設置，振蕩容許量，以及由于溫度變化而引起的特性變化。在愛普生的晶體時鐘振蕩器中，我們已經提供了這些設置，因此它們的輸出信號可以直接控制TTL和CMOS芯片。這縮短了客戶的設計過程，并有助于標準化的零部件使用。我們的晶體時鐘振蕩器還具有VCXO功能和Try-state功能。VCXO功能可以通過外部控制電壓來控制輸出頻率，而輸出使能功能在供電時通過輸出帶有控制信號的信號來保持輸出端在高阻抗水平.

ct Number	LxWxH	Model	Frequency	CL Value	Freq.tol. @+25°C	Oper. Temper. range

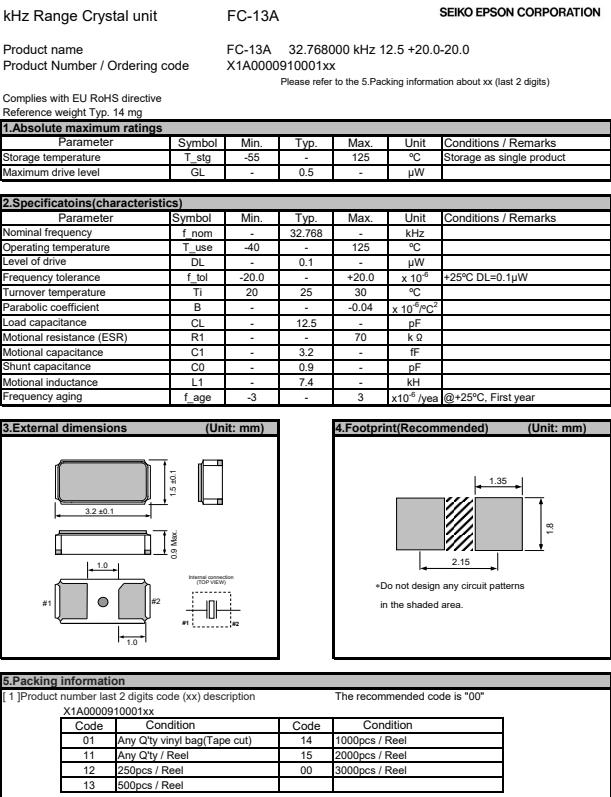

X1A000091000100	3.2 x 1.5 x 0.9 mm	FC-13A	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +125 °C
X1A000091000200	3.2 x 1.5 x 0.9 mm	FC-13A晶振	32.768kHz	12.5 pF	+/-50.0 ppm	-40 to +125 °C
X1A000091000300	3.2 x 1.5 x 0.9 mm	FC-13A	32.768kHz	9 pF	+/-50.0 ppm	-40 to +125 °C
X1A000091000500	3.2 x 1.5 x 0.9 mm	FC-13A	32.768kHz	9 pF	+/-20.0 ppm	-40 to +125 °C
X1A000121000500	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000600	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000700	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	15 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121000800	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121001100	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
X1A000121001200	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	12.5 pF	+/-10.0 ppm	-40 to +85 °C
X1A000121001300	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	6 pF	+/-20.0 ppm	-40 to +85 °C
X1A000121001400	1.65 x 1.05 x 0.5 mm	FC1610AN	32.768kHz	7 pF	-10.0/+20.0 ppm	-40 to +85 °C

在愛普生晶振公司會清楚解析電阻RS常用來防止晶振被過分驅動，過分驅動晶振會漸漸損耗減少晶振的接觸電鍍這將引起頻率的上升，可用一臺示波器檢測，OSC，輸出腳，如果檢測一非常清晰的正弦波且正弦波的上限值和下限值都符合時鐘輸入需要，則晶振未被過分驅動，相反，如果正弦波形的波峰，波谷兩端被削平，而使波形成為方形，則晶振被過分驅動，這時就需要用電阻RS來防止晶振被過分驅動，判斷電阻RS值大小的最簡單的方法就是串聯一個5k或10k的微調電阻，從0開始慢慢調高，一直到正弦波不再被削平為止，通過此辦法就可以找到最接近的電阻RS值。
