石英晶體振蕩器
- 編號：45882364
- 頻率：32.768KHz
- 尺寸：2.0x1.2mm
SiTime晶體振蕩器,SiT1534AI-H4-D14-32.768,健身手表6G晶振

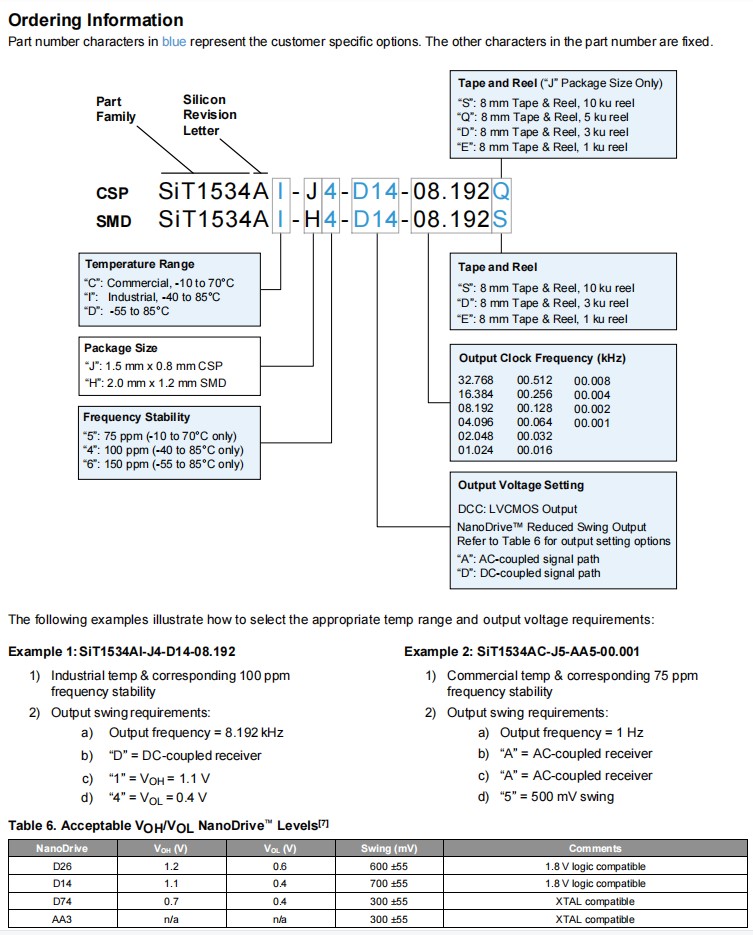

SiTime晶體振蕩器,SiT1534AI-H4-D14-32.768,健身手表6G晶振,可編程晶振,2012mm貼片晶振，美國進口晶振，SiTime晶振，型號：SiT1534，編碼為：SiT1534AI-H4-D14-32.768，頻率為：32.768KHz，小體積晶振尺寸：2.0x1.2mm...
SiTime晶體振蕩器,SiT1534AI-H4-D14-32.768,健身手表6G晶振,可編程晶振,2012mm貼片晶振，美國進口晶振，SiTime晶振，型號：SiT1534，編碼為：SiT1534AI-H4-D14-32.768，頻率為：32.768KHz，小體積晶振尺寸：2.0x1.2mm，SMD晶振，四腳貼片晶振，石英晶振，有源晶振，石英晶體振蕩器。超小，超低功率1Hz-32.768kHz可編程晶振，工廠可編程從32.768kHz到1Hz，<20ppm頻率公差，超低功率： <1µA，Vdd供應范圍： 1.5V到3.63V超過55°C+85°C，支持低壓電池備份從硬幣電池或超級帽，振蕩器輸出消除外部負荷帽，內部過濾消除外部Vdd旁路帽，納米驅動™可編程輸出擺動最低功率，Pb無，RoHS和達到兼容。應用于：手機，平板電腦，健康和健康監視器，健身手表，運動視頻攝像頭，無線鍵盤，超小筆記本電腦，每秒脈沖（pps）計時，RTC參考時鐘，電池管理計時。

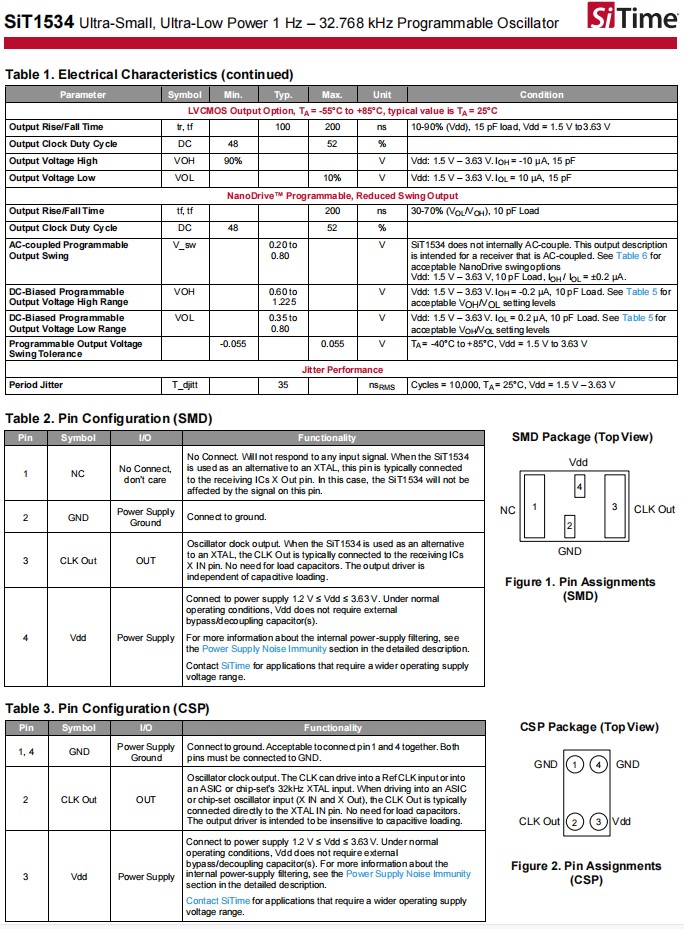

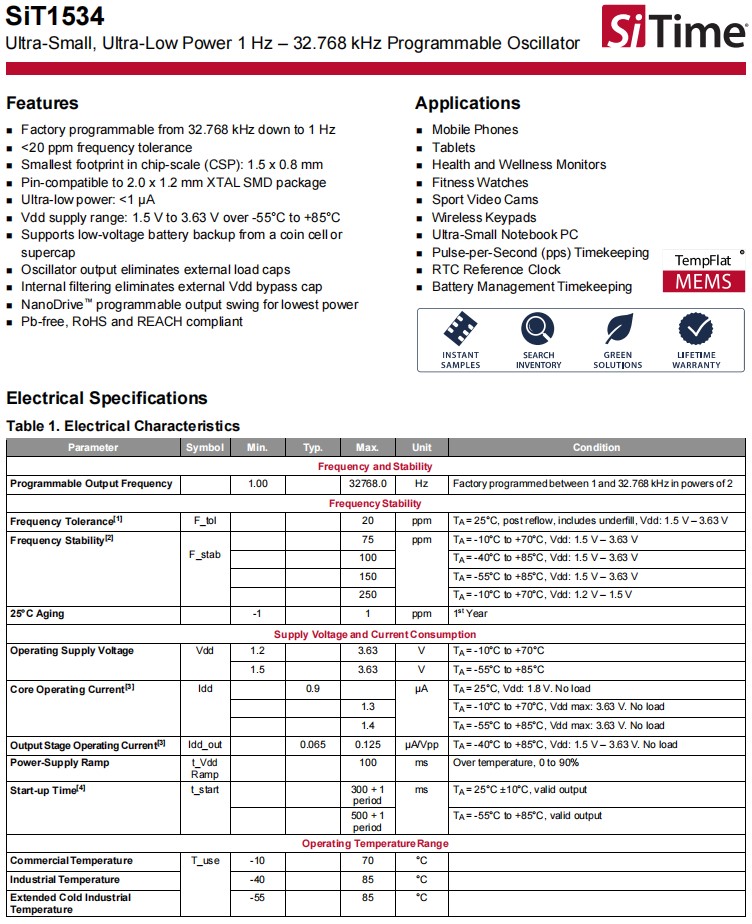

SiTime晶體振蕩器,SiT1534AI-H4-D14-32.768,健身手表6G晶振,可編程晶振,2012mm貼片晶振，參數表
| Parameter | Symbol | Min. | Typ. | Max. | Unit | Condition |
| Frequency and Stability | ||||||
| Programmable Output Frequency | 1.00 | 32768.0 | Hz | Factory programmed between 1 and 32.768 kHz in powers of 2 | ||
| Frequency Stability | ||||||
| Frequency Tolerance[1] | F_tol | 20 | ppm | TA=25°C, post reflow, includes underfill, Vdd: 1.5V–3.63V | ||
| Frequency Stability[2] |
F_stab |
75 | ppm | TA= -10°C to +70°C, Vdd: 1.5 V – 3.63 V | ||
| 100 | TA= -40°C to +85°C, Vdd: 1.5 V – 3.63 V | |||||
| 150 | TA= -55°C to +85°C, Vdd: 1.5 V – 3.63 V | |||||
| 250 | TA= -10°C to +70°C, Vdd: 1.2 V – 1.5 V | |||||
| 25。CAging | -1 | 1 | ppm | 1st Year | ||
| Supply Voltage and Current Consumption | ||||||
| Operating Supply Voltage | Vdd | 1.2 | 3.63 | V | TA= -10°C to +70°C | |
| 1.5 | 3.63 | V | TA= -55°C to +85°C | |||
| Core Operating Current[3] | Idd | 0.9 | μA | TA = 25°C, Vdd: 1.8 V. No load | ||
| 1.3 | TA= -10°C to +70°C, Vdd max: 3.63 V. No load | |||||
| 1.4 | TA= -55°C to +85°C, Vdd max: 3.63 V. No load | |||||
| Output Stage Operating Current[3] | Idd_out | 0.065 | 0.125 | μA/Vpp | TA = -40°C to +85°C, Vdd: 1.5 V – 3.63 V. No load | |
| Power-Supply Ramp |
t_Vdd Ramp |
100 | ms | Over temperature, 0 to 90% | ||
| Start-up Time[4] | t_start |
300 + 1 period |
ms | TA = 25°C ±10°C, valid output | ||
|
500 + 1 period |
TA = -55°C to +85°C, valid output | |||||
| Operating TemperatureRange | ||||||
| Commercial Temperature | T_use | -10 | 70 | °C | ||
| Industrial Temperature | -40 | 85 | °C | |||
|
Extended Cold Industrial Temperature |
-55 | 85 | °C | |||

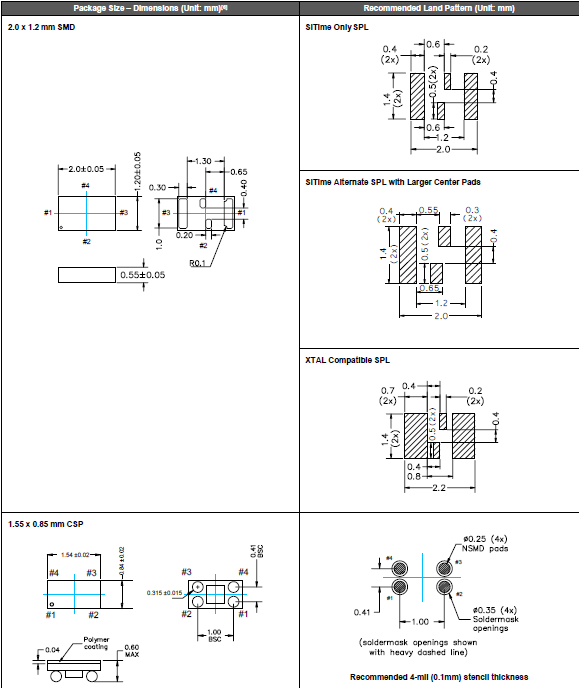

SiTime晶體振蕩器,SiT1534AI-H4-D14-32.768,健身手表6G晶振,可編程晶振,2012mm貼片晶振，尺寸圖
SiTime晶體振蕩器,SiT1534AI-H4-D14-32.768,健身手表6G晶振,可編程晶振,2012mm貼片晶振
產品特點：
工廠可編程范圍為32.768kHz至1Hz
<20 ppm頻率容差
芯片級最小占地面積（CSP）：1.5x0.8mm
引腳兼容2.0x1.2 mm XTAL SMD封裝石英晶體振蕩器
超低功率：＜1µA
Vdd電源范圍：在-55°C至+85°C范圍內為1.5V至3.63V
支持幣形電池或超級電容器的低電壓電池備份
振蕩器輸出消除了外部負載上限
內部濾波消除了外部Vdd旁路帽
NanoDrive™ 最低功率的可編程輸出擺幅
無鉛，符合RoHS和REACH
