石英晶體振蕩器
- 編號：95428805
- 頻率：156.250MHz
- 尺寸：7.0x5.0mm
Renesas差分晶振,XLQ736156.250000I,光纖通信晶振
Renesas差分晶振,XLQ736156.250000I,光纖通信晶振，美國進口晶振，Renesas瑞薩電子晶振，XL系列晶振，編碼為：XLQ736156.250000I，頻率為：156.250MHz，小體積晶振尺寸：7.0x5.0mm封裝，LVPECL輸出差分晶體振蕩器，六...
Renesas差分晶振,XLQ736156.250000I,光纖通信晶振，美國進口晶振，Renesas瑞薩電子晶振，XL系列晶振，編碼為：XLQ736156.250000I，頻率為：156.250MHz，小體積晶振尺寸：7.0x5.0mm封裝，LVPECL輸出差分晶體振蕩器，六腳貼片晶振，有源晶振，差分晶振，貼片石英晶振，石英晶體振蕩器。具有超小型，輕薄型，低抖動，低功耗，低相位噪聲，低電平，低電源電壓等特點。廣泛應用于：通訊設備，無線網絡，藍牙模塊、物聯網，機頂盒，路由器，交換機，安防設備，儀器儀表，光纖通信，10G以太網等應用。
進口晶振Renesas XL設備（XO和VCXO選項）是超精密晶體振蕩器，具有超過12kHz到20MHz帶寬的典型750到890fs相位抖動。XL系列晶體振蕩器從0.750MHz到1350MHz到1350MHz，采用一系列專有的asic，重點關注降噪技術。三階Delta Sigma調制器將噪聲降低到與傳統的散裝石英和表面波紋波振蕩器相當的水平。XL設備具有短、低成本、低噪聲、頻率范圍廣、優異的環境性能，是傳統技術的優良選擇。XL（XO選項）設備的穩定性緊密為±20ppm，而XL（VCXO選項）設備的±為50ppmAPR。任何一種選項都可以為標準頻率和自定義頻率提供非?？焖俚慕桓?。
Renesas差分晶振,XLQ736156.250000I,光纖通信晶振,參數表
| Parameter | Symbol | Condition | Min | Typ | Max | Units | ||||||||||||||||||||||
| Output Frequency Range | FOUTR | 156.250 | MHz | |||||||||||||||||||||||||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | ||||||||||||||||||||||||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | |||||||||||||||||||||||||
| Aging(1st year) | Ta = 25°C | 3 | ||||||||||||||||||||||||||
| Aging (10 years) | Ta = 25°C | 10 | ||||||||||||||||||||||||||
| Output Load | TO VDD - 2.0V | 50 | Ohms | |||||||||||||||||||||||||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | ||||||||||||||||||||||||
| Output Rise Time | 20% to 80% VPP | 400 | ps | |||||||||||||||||||||||||
| Output Fall Time | 80% to 20% VPP | 400 | ps | |||||||||||||||||||||||||
| Output Clock Duty Cycle | TDTCY | 50%VP-P | 45 | 55 | % | |||||||||||||||||||||||
| Output Enable/ Disable Time | TOE | 100 | ns | |||||||||||||||||||||||||
| Period Jitter, RMS | J PER | Frequency = 156.25MHz | 5.80 | ps | ||||||||||||||||||||||||
| Random Jitter | RJ |
Frequency = 156.25MHz Per MJSQ spec (Methodologies for Jitter and Signal Quality specifications) |
1.29 | ps | ||||||||||||||||||||||||
| Deterministic Jitter | DJ | 9.3 | ps | |||||||||||||||||||||||||
| Total Jitter | TJ | 27.7 | ps | |||||||||||||||||||||||||
| Phase Jitter (12kHz – 20MHz) | φJITTER | Common Frequencies | 860 | fs | ||||||||||||||||||||||||
|
Phase Noise Performance Frequency = 156.25MHz |
φNOISE | 100Hz of Carrier | -80 | dBc/Hz | ||||||||||||||||||||||||
| 1kHz of Carrier | -115 | dBc/Hz | ||||||||||||||||||||||||||
| 10kHz of Carrier | -117 | dBc/Hz | ||||||||||||||||||||||||||
| 100kHz of Carrier | -121 | dBc/Hz | ||||||||||||||||||||||||||
| 1MHz of Carrier | -142 | dBc/Hz | ||||||||||||||||||||||||||
| 10MHz of Carrier | -150 | dBc/Hz | ||||||||||||||||||||||||||
| Output Frequency (Common) | F OUT |
100MHz, 106.25MHz, 1258MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212.5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz，(Contact IDT for additional frequencies) |
||||||||||||||||||||||||||

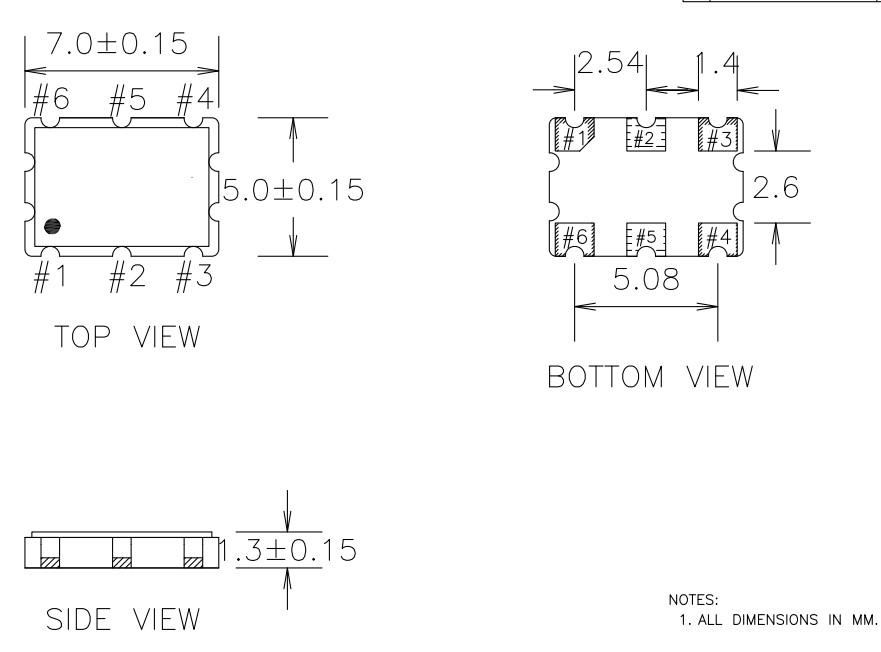

Renesas差分晶振,XLQ736156.250000I,光纖通信晶振,尺寸圖
Renesas差分晶振,XLQ736156.250000I,光纖通信晶振
產品特點：
輸出類型：LVDS、LVPECL、LVCMOS
相位抖動（12kHz至20MHz）：典型750fs至890fs
電源電壓：2.5V或3.3V
程序包選項：3.2×2.5×1.0 mm（不適用于VCXO）
5.0×3.2×1.2mm
7.0×5.0×1.3mm差分晶振
工作溫度：-20°C至+70°C
頻率穩定性選項：±20、±25、±50或±100ppm
（僅限XO）
±50ppm APR（僅限VCXO）
工作溫度：-40°C至+85°C
頻率穩定性選項：±25、±50或±100ppm（僅限XO）
±50ppm APR（僅限VCXO）
工作溫度：-40°C至+105°C（僅限XO）
頻率穩定性選項：±50或±100 ppm
kV為85ppm/V，典型范圍為0.5VDC至VDD（僅限VCXO）
Vc范圍的線性度優于±10%
| 石英振蕩器 | 品牌 | 描述 | 系列 | 頻率 | 輸出 |
| XLY335100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ HCMOS | XLY | 100 MHz | HCMOS |
| XLQ336100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XLQ | 100 MHz | LVPECL |
| XLQ336025.000000I | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVPECL | XLQ | 25 MHz | LVPECL |
| XLY336025.000000I | Renesas晶振 | XTAL OSC XO 25.0000MHZ HCMOS SMD | XLY | 25 MHz | HCMOS |
| XLQ725148.500000I | Renesas晶振 | XTAL OSC XO 148.5000MHZ LVPECL | XLQ | 148.5 MHz | LVPECL |
| XLQ725148.500000I8 | Renesas晶振 | XTAL OSC XO 148.5000MHZ LVPECL | XLQ | 148.5 MHz | LVPECL |
| XLY536025.000000I | Renesas晶振 | XTAL OSC XO 25.0000MHZ HCMOS SMD | XLY | 25 MHz | HCMOS |
| XLY526100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ HCMOS | XLY | 100 MHz | HCMOS |
| XLY535100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ HCMOS | XLY | 100 MHz | HCMOS |
| XLY535125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ HCMOS | XLY | 125 MHz | HCMOS |
| XLQ735168.000000X | Renesas晶振 | XTAL OSC XO 168.0000MHZ LVPECL | XLQ | 168 MHz | LVPECL |
| XLQ735156.250000X | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XLQ | 156.25 MHz | LVPECL |
| XLQ735200.000000X | Renesas晶振 | XTAL OSC XO 200.0000MHZ LVPECL | XLQ | 200 MHz | LVPECL |
| XLY528100.000000X | Renesas晶振 | XTAL OSC XO 100.0000MHZ HCMOS | XLY | 100 MHz | HCMOS |
| XLQ735100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XLQ | 100 MHz | LVPECL |
| XLQ320125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVPECL | XLQ | 125 MHz | LVPECL |
| XLQ735025.000000I | Renesas晶振 | XTAL OSC XO 25.0000MHZ LVPECL | XLQ | 25 MHz | LVPECL |
| XLQ335015.520000I | Renesas晶振 | XTAL OSC XO 15.5200MHZ LVPECL | XLQ | 15.52 MHz | LVPECL |
| XLQ735000.775000I | Renesas晶振 | XTAL OSC XO 775.0000KHZ LVPECL | XLQ | 775 kHz | LVPECL |
| XLQ330A90.000000I | 石英晶振 | XTAL OSC XO 1.0900GHZ LVPECL SMD | XLQ | 1.09 GHz | LVPECL |
| XLQ735775.000000I | Renesas晶振 | XTAL OSC XO 775.0000MHZ LVPECL | XLQ | 775 MHz | LVPECL |
| XLQ725328.125000I | Renesas晶振 | XTAL OSC XO 328.1250MHZ LVPECL | XLQ | 328.125 MHz | LVPECL |
| XLQ73V100.000000X | Renesas晶振 | XTAL OSC VCXO 100.0000MHZ LVPECL | XLQ | 100 MHz | LVPECL |
| XLQ736A00.000000I | Renesas晶振 | XTAL OSC XO 1.0000GHZ LVPECL SMD | XLQ | 1 GHz | LVPECL |
| XLQ735768.000000I | Renesas晶振 | XTAL OSC XO 768.0000MHZ LVPECL | XLQ | 768 MHz | LVPECL |
| XLQ735698.806300X | Renesas晶振 | XTAL OSC XO 698.8063MHZ LVPECL | XLQ | 698.8063 MHz | LVPECL |
| XLQ735156.250000I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XLQ | 156.25 MHz | LVPECL |
| XLY336020.000000I | Renesas晶振 | XTAL OSC XO 20.0000MHZ HCMOS SMD | XLY | 20 MHz | HCMOS |
| XLQ335155.500000I | Renesas晶振 | XTAL OSC XO 155.5000MHZ LVPECL | XLQ | 155.5 MHz | LVPECL |
| XLQ730156.250000I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XLQ | 156.25 MHz | LVPECL |
| XLQ535133.333000I | Renesas晶振 | XTAL OSC XO 133.3330MHZ LVPECL | XLQ | 133.333 MHz | LVPECL |
| XLQ736100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XLQ | 100 MHz | LVPECL |
| XLZ325125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ SMD | XLZ | 125 MHz | - |
| XLZ325125.000000K | Renesas晶振 | XTAL OSC XO 125.0000MHZ SMD | XLZ | 125 MHz | - |
| XLQ335A90.000000I | Renesas晶振 | XTAL OSC XO 1.0900GHZ LVPECL SMD | XLQ | 1.09 GHz | LVPECL |
| XLQ736156.250000I | Renesas晶振 | XTAL OSC XO 156.2500MHZ LVPECL | XLQ | 156.25 MHz | LVPECL |
| XLQ535A90.000000K | Renesas晶振 | XTAL OSC XO 1.0900GHZ LVPECL SMD | XLQ | 1.09 GHz | LVPECL |
| XLQ336A90.000000I | Renesas晶振 | XTAL OSC XO 1.0900GHZ LVPECL SMD | XLQ | 1.09 GHz | LVPECL |
| XLQ336C50.000000I | Renesas晶振 | XTAL OSC XO 1.2500GHZ LVPECL SMD | XLQ | 1.25 GHz | LVPECL |
| XLQ735533.333000I | Renesas晶振 | XTAL OSC XO 533.3330MHZ LVPECL | XLQ | 533.333 MHz | LVPECL |
| XLQ736400.000000I | Renesas晶振 | XTAL OSC XO 400.0000MHZ LVPECL | XLQ | 400 MHz | LVPECL |
| XLQ738155.520000X | Renesas晶振 | XTAL OSC XO 155.5200MHZ LVPECL | XLQ | 155.52 MHz | LVPECL |
| XLQ735250.000000X | Renesas晶振 | XTAL OSC XO 250.0000MHZ LVPECL | XLQ | 250 MHz | LVPECL |
| XLQ735400.000000I | Renesas晶振 | XTAL OSC XO 400.0000MHZ LVPECL | XLQ | 400 MHz | LVPECL |
