石英晶體振蕩器
- 編號：72149662
- 頻率：125.000MHz
- 尺寸：5.0x3.2mm
IDT低抖動振蕩器,XUL535125.000JS6I8,以太網6G晶振
IDT低抖動振蕩器,XUL535125.000JS6I8,以太網6G晶振,XUL536100.000JS6I,LVDS貼片晶振，美國進口晶振，IDT艾迪悌晶振XUL系列，編碼為：XUL535125.000JS6I8，頻率為：125.000MHz，5032mm六腳貼片晶振，是一種超精密LVDS差...

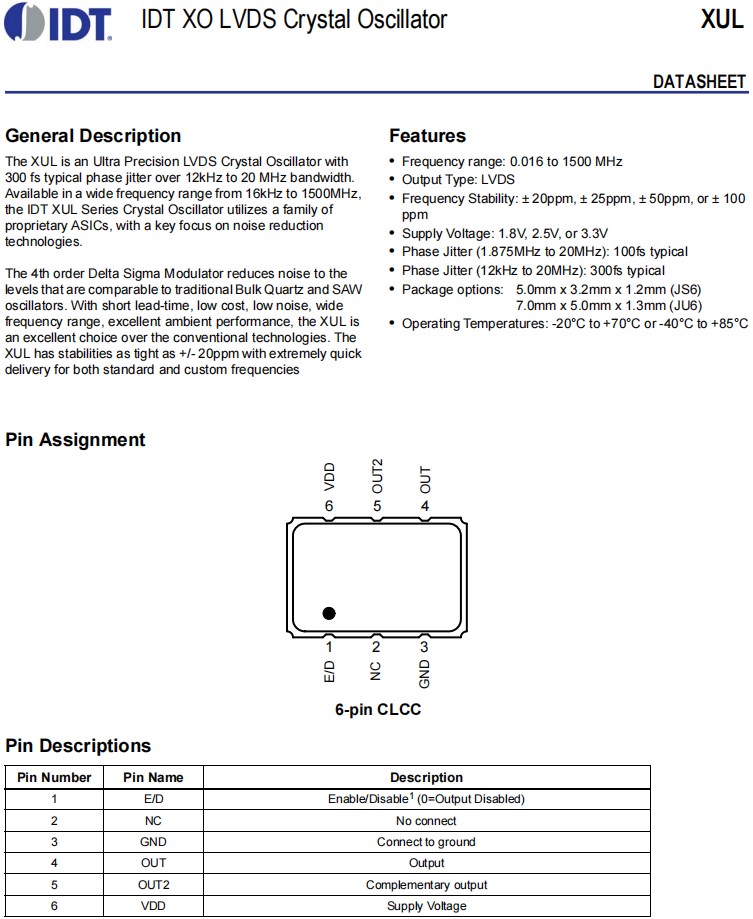

IDT低抖動振蕩器,XUL535125.000JS6I8,以太網6G晶振,XUL536100.000JS6I,LVDS貼片晶振，美國進口晶振，IDT艾迪悌晶振XUL系列，編碼為：XUL535125.000JS6I8，頻率為：125.000MHz，5032mm六腳貼片晶振，是一種超精密LVDS差分晶振，晶體振蕩器，有源晶振，具有300fs到20MHz帶寬超過12kHz的典型相位抖動。IDT XUL系列晶體振蕩器的頻率范圍從16kHz到1500MHz，采用了一系列專有的asic芯片，重點關注降噪技術。具有較短的前置時間、低成本、低噪聲、較寬的頻率范圍、優異的環境性能，是一種超越傳統技術的優良選擇。有源晶振XUL系列的穩定性高達+/-20ppm，標準頻率和自定義頻率都非常快。頻率范圍：0.016MHz至1500MHz，輸出類型：LVDS，頻率穩定性：±20ppm，±25ppm，±50ppm，或±100ppm，電源電壓：1.8V、2.5V或3.3V，相位抖動（1.875MHz至20MHz）：典型的100fs，相位抖動（12 kHz至20MHz)：典型的300fs，包裝選項：5.0x3.2x1.2mm（JS6），7.0x5.0x1.3mm（JU6），工作溫度：-20°C至+70°C或-40°C至+85°C，具有高性能，高精度晶振，低功耗晶振，低噪聲晶振，低抖動晶振，低損耗等特點。應用于通訊設備，以太網，無線藍牙，物聯網，機頂盒，光端機，導航儀，醫療設備，安防設備及各種頻率控制設備上.
IDT低抖動振蕩器,XUL535125.000JS6I8,以太網6G晶振,XUL536100.000JS6I,LVDS貼片晶振，參數表
| Parameter | Symbol | Condition | Min | Typ | Max | Units |
| Output Frequency Range | FOUTR | 125 | MHz | |||
| Frequency Stability | Temperature = -20°C to +70°C | ±20 | ±100 | ppm | ||
| Temperature = -40°C to +85°C | ±25 | ±100 | ppm | |||
| Aging(1st year) | Ta = 25°C | 3 | ||||
| Aging (10 years) | Ta = 25°C | 10 | ||||
| Output Load | Differential | 100 | Ohms | |||
| Start-up Time | TST |
Output valid time after VDD meets minimum specified level |
10 | ms | ||
| Output Rise Time | 20% to 80% VPP | 275 | 380 | ps | ||
| Output Fall Time | 80% to 20% VPP | 275 | 380 | ps | ||
| Output Clock Duty Cycle | TDTCY | 50%VP-P | 45 | 55 | % | |
| Output Enable/ Disable Time | TOE | 100 | ns | |||
| Period Jitter, RMS | J PER | Frequency = 156.25MHz | 3.5 | 8 | psec | |
| Random Jitter | RJ | Frequency = 156.25MHz | 0.9 | 1.5 | psec | |
| Deterministic Jitter | DJ | Per MJSQ spec (Methodologies for | 12 | 26 | psec | |
| Total Jitter | TJ | Jitter and Signal Quality specifications) | 25 | 44 | psec | |
| Phase Jitter (12kHz – 20MHz) | φJITTER | @25°C & 3.3V | 300 | 400 | fsec | |
|
Phase Noise Performance Frequency = 156.25MHz |
φNOISE | 100Hz of Carrier | -97 | dBc/Hz | ||
| 1kHz of Carrier | -112 | dBc/Hz | ||||
| 10kHz of Carrier | -122 | dBc/Hz | ||||
| 100kHz of Carrier | -131 | dBc/Hz | ||||
| 1MHz of Carrier | -146 | dBc/Hz | ||||
| 10MHz of Carrier | -153 | dBc/Hz | ||||
| Output Frequency (Common) | F OUT | 100MHz, 106.25MHz, 1258MHz, 150MHz, 155.52MHz, 156.25MHz, 200MHz,212.5MHz, 250MHz, 300MHz, 312.5MHZ, 400MHz， (Contact IDT for additional frequencies) | ||||

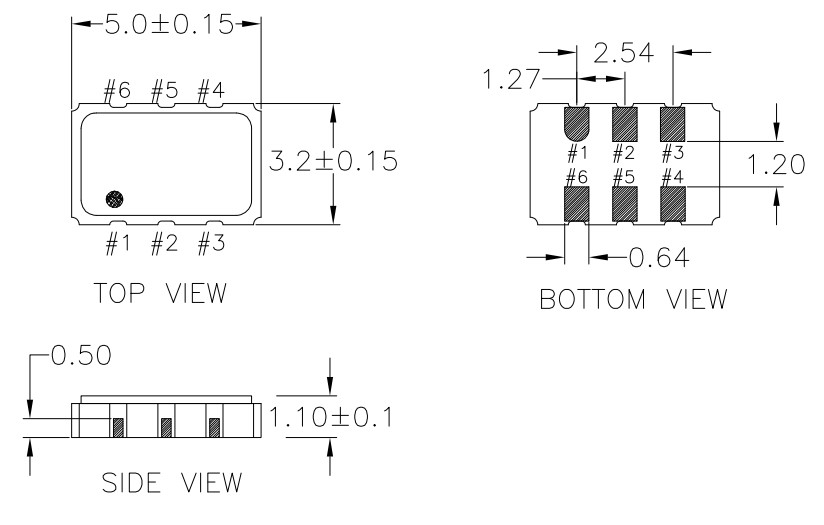

IDT低抖動振蕩器,XUL535125.000JS6I8,以太網6G晶振,XUL536100.000JS6I,LVDS貼片晶振，尺寸圖
IDT低抖動振蕩器,XUL535125.000JS6I8,以太網6G晶振,XUL536100.000JS6I,LVDS貼片晶振
產品特點：
頻率范圍：0.016至1500 MHz
輸出類型：LVDS石英晶體振蕩器
頻率穩定性：±20ppm、±25ppm、±50ppm或±100ppm
電源電壓：1.8V、2.5V或3.3V
相位抖動（1.875MHz至20MHz）：典型100fs
相位抖動（12kHz至20MHz）：典型300fs
包裝選項：5.0mm x 3.2mm x 1.2mm（JS6），7.0毫米x 5.0毫米x 1.3毫米（JU6）
工作溫度：-20°C至+70°C或-40°C至+85°C
| 原廠代碼 | 晶振廠家 | 參數 | 型號 | 頻率 | 輸出 |
| XUL535156.250JS6I8 | IDT晶振 | OSC 156.25MHZ SMD | XUL | 156.25MHz | LVDS |
| XUL535150.000JS6I8 | IDT晶振 | OSC 150MHZ SMD | XUL | 150MHz | LVDS |
| XUN535100.000JS6I8 | IDT晶振 | OSC XO 100.000MHZ HCSL SMD | XUN | 100MHz | HCSL |
| XUL535100.000JS6I8 | IDT晶振 | OSC XO 100.000MHZ LVDS SMD | XUL | 100MHz | LVDS |
| XUL535125.000JS6I8 | IDT晶振 | OSC 125MHZ SMD | XUL | 125MHz | LVDS |
| XUH736156.250JU4I | IDT晶振 | OSC XO 156.2500MHZ HCMOS SMD | XUH | 156.25MHz | HCMOS |
| XUH536156.250JS4I | IDT晶振 | OSC XO 156.2500MHZ HCMOS SMD | XUH | 156.25MHz | HCMOS |
| XUL536100.000JS6I | IDT晶振 | OSC XO 100.0000MHZ LVDS SMD | XUL | 100MHz | LVDS |
| XUL536125.000JS6I | IDT晶振 | OSC XO 125.0000MHZ LVDS SMD | XUL | 125MHz | LVDS |
| XUN536100.000JS6I | IDT晶振 | OSC XO 100.0000MHZ HCSL SMD | XUN | 100MHz | HCSL |
| XUN536133.333JS6I | IDT晶振 | OSC XO 133.3330MHZ HCSL SMD | XUN | 133.333MHz | HCSL |
| XUL736125.000JU6I | IDT晶振 | OSC XO 125.0000MHZ LVDS SMD | XUL | 125MHz | LVDS |
| XUL736150.000JU6I | IDT晶振 | OSC XO 150.0000MHZ LVDS SMD | XUL | 150MHz | LVDS |
| XUL736100.000JU6I | IDT晶振 | OSC XO 100.0000MHZ LVDS SMD | XUL | 100MHz | LVDS |
| XUL736212.500JU6I | IDT晶振 | OSC XO 212.5000MHZ LVDS SMD | XUL | 212.5MHz | LVDS |
| XUL536212.500JS6I | IDT晶振 | OSC XO 212.5000MHZ LVDS SMD | XUL | 212.5MHz | LVDS |
| XUL535212.500JS6I8 | IDT晶振 | OSC 212.5MHZ SMD | XUL | 212.5MHz | LVDS |
| XUL536150.000JS6I | IDT晶振 | OSC XO 150.0000MHZ LVDS SMD | XUL | 150MHz | LVDS |
| XUL535100.000JS6I | IDT晶振 | OSC XO 100.000MHZ LVDS SMD | XUL | 100MHz | LVDS |
| XUL535125.000JS6I | IDT晶振 | OSC 125MHZ 進口晶振 | XUL | 125MHz | LVDS |
| XUL535150.000JS6I | IDT晶振 | OSC 150MHZ SMD | XUL | 150MHz | LVDS |
| XUL535156.250JS6I | IDT晶振 | OSC 156.25MHZ SMD | XUL | 156.25MHz | LVDS |
| XUN535100.000JS6I | IDT晶振 | OSC XO 100.000MHZ HCSL SMD | XUN | 100MHz | HCSL |
| XUL535212.500JS6I | IDT晶振 | OSC 212.5MHZ SMD | XUL | 212.5MHz | LVDS |
