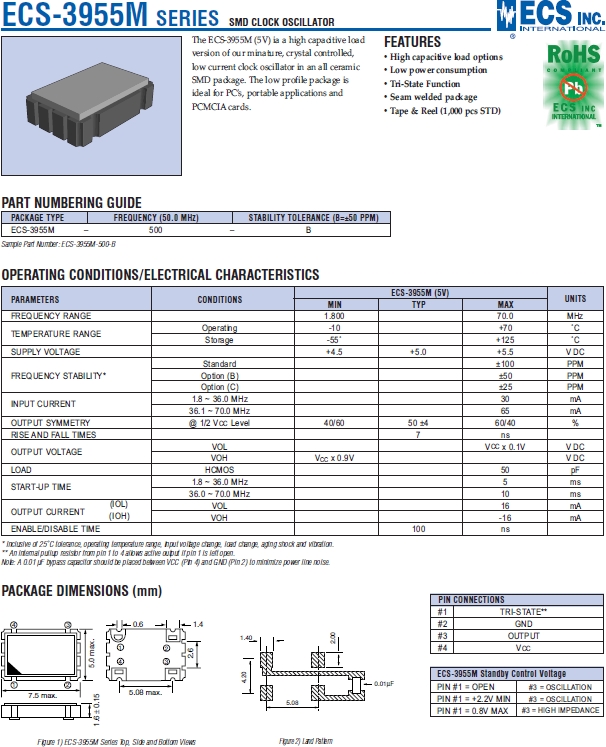

ECS晶體,伊西斯晶振,ECS-3955M石英晶振

編號：29244416
頻率：1.8~70MHz
尺寸：7.0*5.0*1.6mm

5032mm體積的石英晶體振蕩器,有源晶振,該產品可驅動5.0V的溫補晶振,壓控晶振,VC-TCXO晶體振蕩器產品,電源電壓的低電耗型,編帶包裝方式,可對應自動高速貼片機自動焊盤,及IR回流焊盤(無鉛對應),為無鉛產品,小型,質地輕....

　　ECS晶體,伊西斯晶振,ECS-3955M石英晶振.有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC(TSSOP封裝,TVSOP封裝)同樣的1mm厚度,斷開時的消費電流是15µA以下,編帶包裝方式可對應自動搭載及IR回流焊盤(無鉛對應)產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

　　有源晶振高頻振蕩器使用IC與晶片設計匹配技術:高精度晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

　　ECSInc.晶振集團是一家私人控股的全球領先企業,在維護全球日益增長的高可靠性創新頻率控制設備需求方面處于領先地位.一流的研究公司和電子設備設計者,是全球領先的15家開發和生產創新頻率控制解決方案的石英晶體,SMD晶振,石英晶體振蕩器制造商,超過600家.ECSInc晶振支持勞動力在香港、韓國、韓國、煙臺、中國和美國的生產設施和物流中心超過225家.

晶振項目	符號	產品規格
標稱頻率	f_nom	1.8~70MHz
頻率公差	ppm	±25,±50,±100ppm
輸出條件		HCMOS
電源電壓	Vcc	+5.0V
負載電容	CL	50pF
串聯電阻（ESR）	R1	70kΩ Max.
絕對最大驅動電平	DLmax.	0.5μW Max.
驅動電平	DL	0.1μW typ.
并聯電容	C ₀	1.0pF typ.
頻率老齡化	f_age	±3x 10^-6/Year
工作溫度	T_use	−10ºC to +70ºC
儲藏溫度	T_stg	−55ºC to +125ºC

噪音

　　在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發7050mm振蕩器功能失?；驌舸┑拈]門或雜散現象.

電源線路

　　電源的線路阻抗應盡可能低.

輸出負載

　　建議將輸出負載安裝在盡可能靠近石英振蕩器的地方(在20mm范圍之間).

未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

　　重復的溫度巨大變化可能會降低受損害的進口晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

　　進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

　　不建議從中間電位和/或極快速通電,否則會導致7050mm貼片晶振無法產生振蕩和/或非正常工作.
