首頁歐美晶振Abracon晶振,ABS09-32.768KHZ-9-T石英晶體,ABS09晶體諧振器

Abracon晶振,ABS09-32.768KHZ-9-T石英晶體,ABS09晶體諧振器

編號：11144361
頻率：32.768KHz

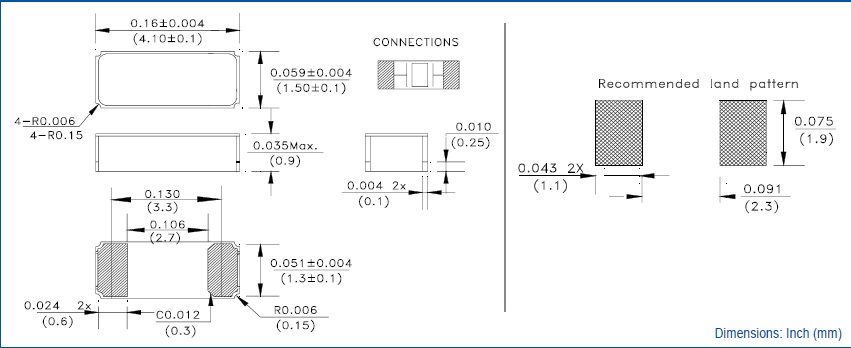

尺寸：4.1*1.5*0.9mm

小體積貼片時鐘晶體諧振器,是貼片音叉晶體,千赫頻率元件,應用于時鐘模塊,智能手機,導航定位系統,因產品本身體積小,貼片編帶型,可應用于高性能自動貼片焊盤,被廣泛應用到各種小巧的便攜式消費電子數碼時間產品,環保性能...

　　Abracon晶振, ABS09-32.768KHZ-9-T石英晶體,ABS09晶體諧振器.32.768K時鐘晶體具有小型,薄型,輕型的貼片晶振表面音叉型晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定,滿足無鉛焊盤的高溫回流溫度曲線要求,金屬外殼的封裝使得產品在封裝時能發揮比陶瓷諧振器外殼更好的耐沖擊性.

　　晶振高精密點膠技術:石英晶振晶片膠點的位置、大小:位置準確度以及膠點大小一致性,通過圖像識別及高精密度數字定位系統的運用、使石英晶振晶片的點膠的精度在±0.02mm之內.將被上銀電極的晶片裝在彈簧支架上,點上導電膠,并高溫固化,通過彈簧即可引出電信號.

　　Abraconllc晶振集團是全球頻率控制、信號調節、時鐘分布和磁性元件的制造商.Abracon提供廣泛的小尺寸貼片晶振、石英晶體、晶體和MEMS振蕩器、壓電石英晶體元器件、壓電石英晶體、有源晶體、壓電陶瓷諧振器,實時時鐘、天線、藍牙模塊、陶瓷諧振器、電感濾波器和諧振器、電感器、變壓器和電路保護元件.

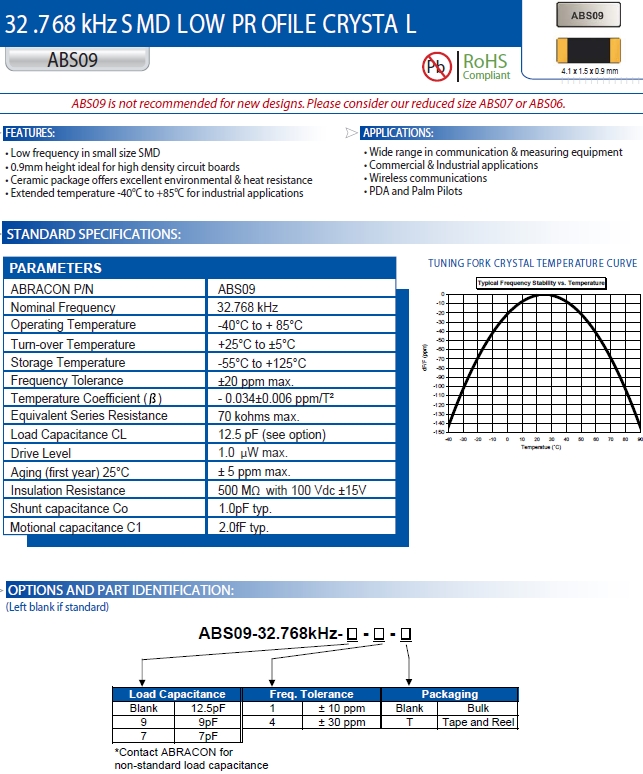

Abracon晶振	單位	ABS09晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHz	標準頻率
儲存溫度	T_stg	-40°C～+85°C	裸存
工作溫度	T_use	-40°C～+85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:100μW ～ 300μW
頻率公差	f_— l	±20ppm	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://www.tuanchewang.com/
頻率溫度特征	f_tem	±20× 10^-6 /-40°C～+85°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-10°C— +60°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

粘合劑

　　請勿使用可能導致SMD晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.(比如,氯基膠粘劑可能腐蝕一個晶振單元的金屬“蓋”,從而破壞密封質量,降低性能.)

鹵化合物

　　請勿在鹵素氣體環境下使用無源晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

靜電

　　過高的靜電可能會損壞石英晶體振蕩器,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.

未用輸入終端的處理

　　未用針腳可能會引起噪聲響應,從而導致進口晶振非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC或GND.

熱影響

　　重復的溫度巨大變化可能會降低受損害的無源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

　　進口晶振的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

　　不建議從中間電位和/或極快速通電,否則會導致32.768K石英水晶振子無法產生振蕩和/或非正常工作.
